实验室铁地板的适用范围及性能要求

发表时间:2020-07-21【

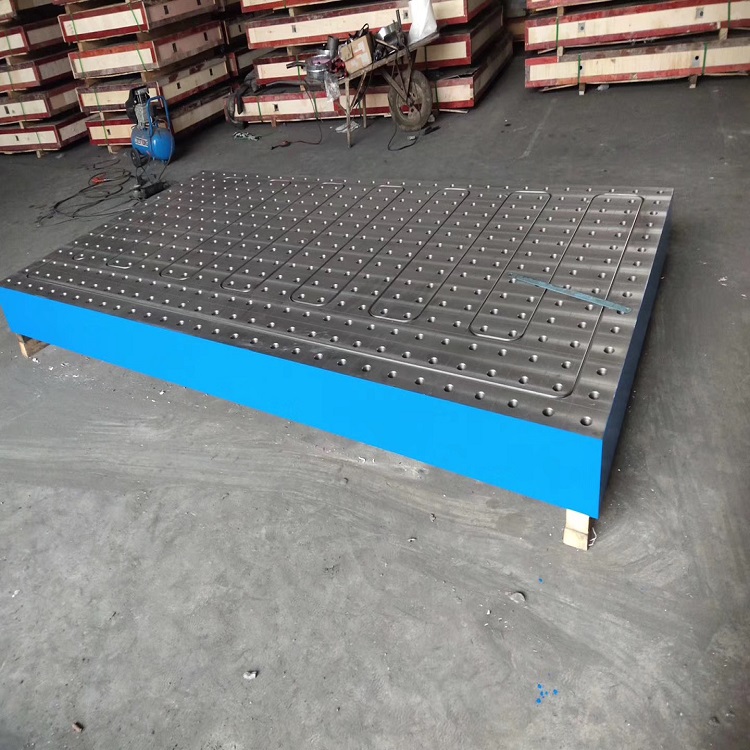

   铁地板别名:铸铁地板-试验铁地板-铸铁平板-铸铁板平台。

  实验室铁地板适用于各种检测,试验工作,精密测量用的基准平面;用于机械检验测量基准;检查零件的尺寸精度或形位偏差,并作紧密划线,铸铁地板可做成振动试验台,在机械制造中也是不可缺少的基本工具。通常做成箱体式,正方形,圆形,长方形等形状,结构分为箱型、双围型、单围型。

  铁地板组成附件:铸铁平台由铸铁地板本体、导油槽、护套及盖板、地脚螺栓等。

  铁地板常用的规格(mm):一般采用小块拼接形式、异形规格可订做。

1000×750、1000×1000、1000×1500、1000×2000、1500×2000、2000×3000、2000×4000、2500×4000、3000×4000、2000×5000、2000×6000、3000×6000

  铸铁地板性能要求:实验室铸铁地板设计及性能要求;实验室铸铁地板所用材质:HT200-250;机械性能 抗拉强度:不小于250Mpa硬 度: HB180 -226;利用高强度概念,使各部位寿命相等;实验室铸铁地板上工作面板厚度均匀,纵向、横向筋板均匀分布,使底板结构对称,即各部位强度相等又提高刚度;实验室铸铁地板的工作面厚度、四周厚度、筋板厚度按图纸要求进行铸造,确保壁厚均匀,减少铸件收缩过程中的内应力,防止变形;实验室铸铁地板必须进行两次热处理,即毛坯一次,粗加工完后一次,以消除内应力,防止变形;实验室铸铁地板T型槽加工面不得存在任何加工不掉的铸造缺陷,其它加工表面允许存在的铸造缺陷为:直径200mm范围内允许存在1个,尺寸为直径3mm,深度2mm,最多允许15个(4000*1900平面面内);非加工表面允许存在的缺陷范围:直径100内允许存在1个,尺寸为直径3mm,深度2mm;铸件应清砂,非加工表面喷底漆G06-4 ZBG51010-87;实验室铸铁地板工作平台(上表面)的尺寸公差、平面度、平行度均按相关标准确定。供方按长度要求设计地脚螺栓孔,安装后螺母不得高出底板平面,并提交地脚螺栓的土建浇铸要求,负责地脚螺栓浇铸定位,监督浇铸偏移,并对浇铸结果进行复测;按配置机组底架的宽度系列尺寸布置,其长度方向能承受加工、运动、吊装、安装时的外力。安装时按地脚螺栓孔的位置放入相应的机床调整垫铁,10~15mm可调,地脚螺栓孔配盖板。
